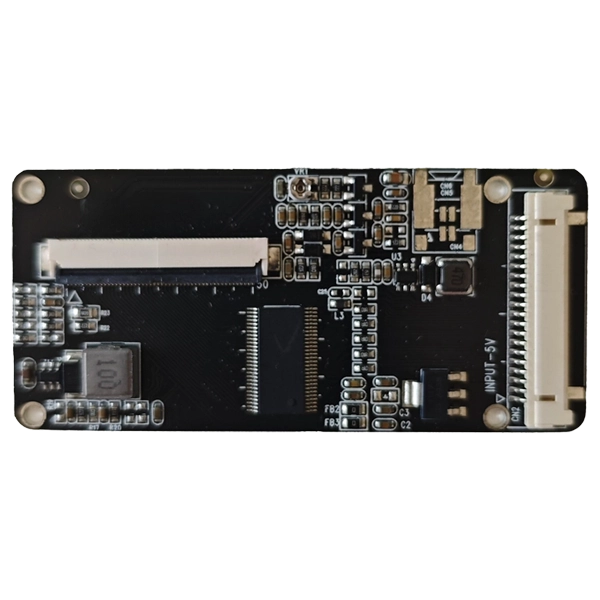

தொழில்துறை LCD பேனல்கள் தொடர்ந்து உருவாகி வருவதால், பல உட்பொதிக்கப்பட்ட அமைப்புகளுக்கு வெவ்வேறு காட்சி இடைமுகங்களுக்கு இடையே நம்பகமான சமிக்ஞை மாற்றம் தேவைப்படுகிறது. SKY-TDM இன்LVDS முதல் TTL சிக்னல் கன்வெர்ஷன் போர்டுஎல்விடிஎஸ் வெளியீடுகள் வழியாக TTL/RGB TFT LCD பேனல்களை இயக்க வேண்டிய பொறியாளர்களுக்கு ஒரு தொழில்முறை தீர்வை வழங்குகிறது, அதே நேரத்தில் சிறந்த படத் தரம் மற்றும் கணினி நிலைத்தன்மையை பராமரிக்கிறது, அதே நேரத்தில் ஒட்டுமொத்த செலவுகளையும் குறைக்கிறது.
குறிப்பாக தொழில்துறை சூழல்களுக்காக வடிவமைக்கப்பட்ட இந்த மாற்றி பலகையானது, அதிக திறன் கொண்ட ஆற்றல் மேலாண்மை, உகந்த PCB தளவமைப்பு மற்றும் தொழில்துறை தர கூறுகளை ஒருங்கிணைத்து, தேவைப்படும் நிலைமைகளின் கீழ் நிலையான செயல்பாட்டை உறுதி செய்கிறது. நுகர்வோர்-தர மாற்றுகளுடன் ஒப்பிடுகையில், இது சிறந்த EMC (மின்காந்த இணக்கத்தன்மை) செயல்திறன், குறைந்த EMI (மின்காந்த குறுக்கீடு) உமிழ்வுகள், நீண்ட செயல்பாட்டு ஆயுட்காலம் மற்றும் தொழில்துறை LCD தொகுதிகளுடன் அதிக இணக்கத்தன்மையை வழங்குகிறது.
ஒரு புதிய LCD ஐ ஏற்கனவே உள்ள உபகரணங்களில் ஒருங்கிணைத்தாலும் அல்லது மரபு அமைப்புகளை மேம்படுத்தினாலும், இந்த வாரியமானது வளர்ச்சி நேரத்தை திறம்பட குறைக்கிறது மற்றும் கணினி ஒருங்கிணைப்பை ஒழுங்குபடுத்துகிறது.
நிலையான டெவலப்மென்ட் போர்டுகளைப் போலல்லாமல், இந்த LVDS முதல் TTL சிக்னல் கன்வெர்ஷன் போர்டு வரை தொழில்துறை சூழல்களில் தொடர்ச்சியான செயல்பாட்டிற்கு உகந்ததாக உள்ளது.
இதில் அடங்கும்:
- தொழில்துறை தர PCB வடிவமைப்பு
- நிலையான எல்விடிஎஸ் உள்ளீட்டு கட்டமைப்பு
- TTL/RGB 50-pin LCD வெளியீடு
- குறைந்த இரைச்சல் மின்சாரம் வழங்கல் வடிவமைப்பு
- உயர் செயல்திறன் LED பின்னொளி இயக்கி
- அனுசரிப்பு VCOM மின்னழுத்தம்
- சிறந்த EMC செயல்திறன்
- குறைந்த மின் நுகர்வு
- அதிவேக சமிக்ஞை ஒருமைப்பாடு
- நீண்ட வாழ்க்கை சுழற்சி கூறுகள்

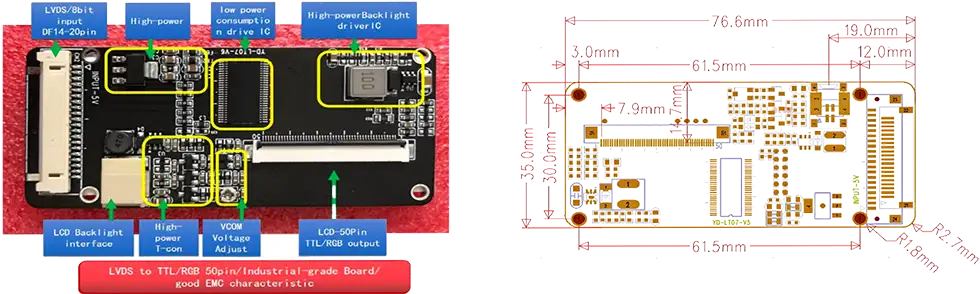

சிறிய இயந்திர வடிவமைப்பு, நிறுவல் இடம் குறைவாக இருக்கும் உட்பொதிக்கப்பட்ட தயாரிப்புகளுக்கும் ஏற்றதாக அமைகிறது.
கவனமாக மேம்படுத்தப்பட்ட டிஃபெரன்ஷியல் ரூட்டிங் சிக்னல் சிதைவைக் குறைக்கிறது மற்றும் நிலையான பட பரிமாற்றத்தை உறுதி செய்கிறது.
PCB தளவமைப்பு மற்றும் ஆற்றல் வடிவமைப்பு மின்காந்த குறுக்கீட்டைக் குறைக்கிறது, தொழில்துறை சாதனங்களுக்கு சான்றிதழை எளிதாக்குகிறது.
TTL/RGB 50 பின்ஸ் இடைமுகங்களைப் பயன்படுத்தி பரந்த அளவிலான தொழில்துறை TFT LCD பேனல்களை ஆதரிக்கிறது.
ஒருங்கிணைந்த உயர் திறன் மின்சுற்று வெப்ப உற்பத்தியைக் குறைக்கிறது மற்றும் ஒட்டுமொத்த நம்பகத்தன்மையை மேம்படுத்துகிறது.
வெவ்வேறு எல்சிடி பேனல்களுக்கான காட்சி செயல்திறனை நன்றாக மாற்ற பொறியாளர்களை அனுமதிக்கிறது.
சிறந்த நீண்ட கால நிலைத்தன்மையுடன் நிலையான பிரகாசத்தை வழங்குகிறது.
நிலையான இணைப்பிகள் நிறுவலை எளிதாக்குகின்றன மற்றும் தயாரிப்பு மேம்பாட்டு சுழற்சிகளைக் குறைக்கின்றன.
| பொருள் | விவரக்குறிப்பு |
| உள்ளீட்டு இடைமுகம் | LVDS (8பிட்) |
| வெளியீடு (எல்சிடி) இடைமுகம் | TTL/RGB 50 முள் |
| உள்ளீட்டு மின்னழுத்தம் | 5V |
| பின்னொளி டிரைவர் | ஒருங்கிணைந்த LED இயக்கி |
| VCOM சரிசெய்தல் | ஆதரிக்கப்பட்டது |
| இயக்க வெப்பநிலை | -20°C முதல் +70°C வரை |
| விருப்ப வடிவமைப்பு | ஆதரிக்கப்பட்டது |
| பின் | சிக்னல் | பின் | சிக்னல் |
| 1 | LED+ | 2 | LED+ |
| 3 | LED- | 4 | LED- |
| 5 | GND | 6 | Vcom |
| 7 | DVDD | 8 | பயன்முறை |
| 9 | DE | 10 | வி.எஸ் |
| 11 | எச்.எஸ் | 12 | B7 |
| 13 | B6 | 14 | B5 |
| 15 | B4 | 16 | B3 |
| 17 | B2 | 18 | B1 |
| 19 | B0 | 20 | G7 |
| 21 | G6 | 22 | G5 |
| 23 | G4 | 24 | G3 |
| 25 | G2 | 26 | G1 |
| 27 | G0 | 28 | R7 |
| 29 | R6 | 30 | R5 |
| 31 | R4 | 32 | R3 |
| 33 | R2 | 34 | R1 |
| 35 | R0 | 36 | GND |
| 37 | டி.சி.எல்.கே | 38 | GND |
| 39 | எல்/ஆர் | 40 | யு/டி |
| 41 | VGH | 42 | விஜிஎல் |
| 43 | ஏவிடிடி | 44 | மீட்டமை |
| 45 | NC | 46 | Vcom |
| 47 | DITHB | 48 | GND |
| 49 | NC | 50 | NC |
| பின் | சிக்னல் | பின் | சிக்னல் |
| 1 | வின்(5V) | 2 | வின்(5V) |
| 3 | GND | 4 | GND |
| 5 | R0- | 6 | R0+ |
| 7 | GND | 8 | R1- |
| 9 | R1+ | 10 | GND |
| 11 | R2- | 12 | R2+ |
| 13 | GND | 14 | TCLK- |
| 15 | TCLK+ | 16 | GND |
| 17 | R3- | 18 | R3+ |
| 19 | ஆன்/ஆஃப் | 20 | PWM |
இந்த போர்டு தொழில்துறை பயன்பாடுகளுக்காக வடிவமைக்கப்பட்டுள்ளது மற்றும் தொழில்துறை HMIகள், தொழில்துறை உபகரணங்கள், லாட்டரி இயந்திரங்கள் மற்றும் மருத்துவ சாதனங்கள் போன்ற தொழில்துறை சூழல்களுக்கு மிகவும் பொருத்தமானது.
தற்போது, இந்த தயாரிப்பு குறிப்பிட்ட இடைமுக சமிக்ஞைகளை ஆதரிக்கிறது. உங்களுக்கு வெவ்வேறு இடைமுக சிக்னல்கள் தேவைப்பட்டால், எல்சிடி இடைமுக விவரக்குறிப்புகளை வழங்கவும், உங்கள் தேவைகளைப் பூர்த்தி செய்ய நாங்கள் பலகையை மறுவடிவமைப்போம்.
இந்த மாற்று வாரியம் உங்களுக்கு எப்போது தேவை?
இன்று பெரும்பாலான தொழில்துறை LCD பேனல்கள் LVDS அல்லது eDP இடைமுகங்களைப் பயன்படுத்துகின்றன. இருப்பினும், பல மரபு உபகரண வடிவமைப்புகள் மற்றும் சில சிறப்பு காட்சி தொகுதிகள் இன்னும் TTL/RGB (இணை RGB) சமிக்ஞைகள் தேவைப்படுகின்றன. உங்களுக்கு இந்த பலகை தேவைப்படும் போது இங்கே:
இந்த பலகையைப் பயன்படுத்தினால்:
- உங்கள் கணினி LVDS சிக்னல்களை வெளியிடுகிறது ஆனால் உங்கள் LCD பேனலுக்கு TTL/RGB உள்ளீடு தேவைப்படுகிறது
- உங்களிடம் 50-பின் TTL இடைமுகம் கொண்ட மரபு காட்சி பேனல் உள்ளது
- நீங்கள் ஒரு கணினியை மேம்படுத்துகிறீர்கள் ஆனால் ஏற்கனவே உள்ள TTL பேனலை வைத்திருக்கிறீர்கள்
- LVDS சிக்னல் மூலங்களைப் பயன்படுத்தி TTL பேனல்களை நீங்கள் சோதிக்க வேண்டும் அல்லது சரிபார்க்க வேண்டும்
நேரடி LVDS இணைப்பு போதுமானதாக இருந்தால்:
- உங்கள் மூலமும் குழுவும் LVDS ஐப் பயன்படுத்துகின்றன (மாற்றம் தேவையில்லை)
- உங்கள் பேனலில் eDP அல்லது HDMI உள்ளீடுகள் உள்ளன
- நீங்கள் நவீன இடைமுக பேனல்கள் கொண்ட புதிய அமைப்பை வடிவமைக்கிறீர்கள்
இந்த போர்டு குறிப்பாக மாற்றும் சூழ்நிலைக்காக வடிவமைக்கப்பட்டுள்ளது--- புதிய LVDS பொருத்தப்பட்ட தொழில்துறை கணினிகள் அல்லது உட்பொதிக்கப்பட்ட கட்டுப்படுத்திகளுடன் இருக்கும் TTL பேனல்களை மீண்டும் பயன்படுத்த பொறியாளர்களுக்கு உதவுகிறது.
LCD ஒருங்கிணைப்பின் போது OEM வாடிக்கையாளர்கள் எதிர்கொள்ளும் நிஜ உலக சவால்களை நாங்கள் தீர்க்கிறோம். பல்வேறு LVDS வெளியீட்டு மூலங்கள் மற்றும் குறிப்பிட்ட 50-pin TTL LCD பேனல்களுக்கு இடையேயான மாற்றத்தை ஆதரிப்பதன் மூலம், கணினி மறுவடிவமைப்புக்கான தேவையை நாங்கள் நீக்குகிறோம். ஒட்டுமொத்த தயாரிப்பு நிலைத்தன்மையை மேம்படுத்த மின்னழுத்த ஏற்ற இறக்கங்களைக் குறைக்கும் ஒரு சுயாதீனமான ஆற்றல் கட்டமைப்பைக் குழு கொண்டுள்ளது, அதே நேரத்தில் தொழில்துறை தர PCB ரூட்டிங் கணிசமாக EMC செயல்திறனை மேம்படுத்துகிறது மற்றும் கணினி குறுக்கீட்டைக் குறைக்கிறது. மேலும், நாங்கள் விரிவான தனிப்பயனாக்கலை வழங்குகிறோம்; இடைமுக வரையறைகள், இணைப்பான் வகைகள் மற்றும் பெருகிவரும் துளை நிலைகள் ஆகியவற்றிற்கான உங்கள் தேவைகளை வழங்கவும், மேலும் உங்கள் சாதனங்களுடன் சரியாகப் பொருந்தக்கூடிய முழுமையான வடிவமைப்பை நாங்கள் வழங்குவோம்.
எங்களைத் தேர்ந்தெடுப்பது என்பது TTL சிக்னல் கன்வெர்ஷன் போர்டுக்கு எல்விடிஎஸ் வாங்குவதைக் காட்டிலும் அதிகமானதாகும்--- தொழில்துறை காட்சி ஒருங்கிணைப்பில் அனுபவம் வாய்ந்த பொறியியல் கூட்டாளியுடன் நீங்கள் கூட்டு சேருகிறீர்கள்.
OEM & ODM தனிப்பயன் மேம்பாடு, LCD இணக்கத்தன்மை மதிப்பீடு, கேபிள் தனிப்பயனாக்கம், ஃபார்ம்வேர் தேர்வுமுறை, சிறிய-தொகுப்பு முன்மாதிரி, வெகுஜன உற்பத்தி திறன்கள், கடுமையான தர ஆய்வு மற்றும் நீண்ட கால தயாரிப்பு கிடைக்கும் தன்மை ஆகியவற்றை உள்ளடக்கிய விரிவான, ஒரே-நிறுத்த தீர்வுகளை நாங்கள் வழங்குகிறோம். எங்கள் ஆல்-இன்-ஒன் அணுகுமுறையானது, பல சப்ளையர்களிடம் இருந்து பெறுவதில் அடிக்கடி தொடர்புடைய தேவையற்ற தர அபாயங்களை அகற்ற உதவுகிறது.
ப: அதே பின்அவுட் வரையறையுடன் 50-பின் TTL/RGB LCD பேனல்களுக்கு போர்டு விரிவான ஆதரவைக் கொண்டுள்ளது.
ப: ஆம். இணைப்பான் வகை, பின் ஒதுக்கீடு, கேபிள் நீளம் மற்றும் இடைமுக வரையறை அனைத்தையும் முழுமையாக தனிப்பயனாக்கலாம்.
ப: ஆம். வெவ்வேறு LCD தீர்மானங்கள் மற்றும் நேரத் தேவைகளுக்கு ஏற்றவாறு ஃபார்ம்வேர் மற்றும் வன்பொருள் உள்ளமைவுகளை நாங்கள் வழங்குகிறோம்.
ப: முற்றிலும். தொழில்துறை தர கூறுகளுடன் வடிவமைக்கப்பட்டு, EMC (மின்காந்த இணக்கத்தன்மை) செயல்திறனுக்காக உகந்ததாக, இந்த பலகை தொடர்ச்சியான மற்றும் நிலையான செயல்பாட்டிற்காக கட்டப்பட்டுள்ளது.
ப: ஆம். எல்விடிஎஸ் கேபிள்கள், பேக்லைட் கேபிள்கள், பவர் கேபிள்கள் மற்றும் தனிப்பயன் ஹார்னெஸ்கள் உள்ளிட்ட முழுமையான கேபிள் அசெம்பிளிகளை நாங்கள் வழங்குகிறோம்.
ப: ஆம். LCD இணக்கத்தன்மை மதிப்பீடு, இடைமுக பிழைத்திருத்தம் மற்றும் கணினி ஒருங்கிணைப்பு ஆகியவற்றில் உங்களுக்கு உதவ எங்கள் பொறியியல் குழு உள்ளது.
ப: நிலையான மாதிரிகள் பொதுவாக 2 முதல் 3 வாரங்கள் வரை முன்னணி நேரத்தைக் கொண்டிருக்கும். தனிப்பயனாக்கப்பட்ட திட்டங்களுக்கு, விநியோக நேரம் வடிவமைப்பின் சிக்கலைப் பொறுத்தது.
ப: ஆம். வெகுஜன உற்பத்திக்கு முன் பொறியியல் சரிபார்ப்புக்கான மாதிரி ஆர்டர்களை நாங்கள் மிகவும் ஊக்குவிக்கிறோம்.
ப: ஆம். தொழில்துறை திட்டங்களுக்கு, நாங்கள் நீண்ட தயாரிப்பு வாழ்க்கை சுழற்சிகளை ஆதரிக்கிறோம் மற்றும் முடிந்தவரை நீண்ட கால விநியோக திட்டத்தை வழங்குகிறோம்.
A: நிலையான பதிப்பு ஒற்றை-சேனல் LVDS உள்ளீட்டை (8-பிட்) ஆதரிக்கிறது. இரட்டை-சேனல் எல்விடிஎஸ் உள்ளீட்டுத் தேவைகளுக்கு, உங்கள் குறிப்பிட்ட எல்சிடி பேனல் நேரம் மற்றும் இணைப்பான் விவரக்குறிப்புகளின் அடிப்படையில் போர்டு வடிவமைப்பைத் தனிப்பயனாக்கலாம். மதிப்பீட்டிற்கு உங்கள் பேனல் மாதிரி எண் அல்லது இடைமுக வரையறையை வழங்கவும்.
