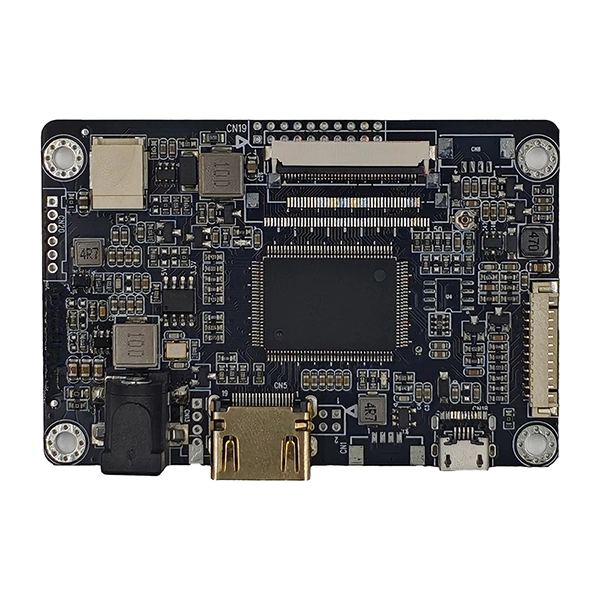

HDMI முதல் TTL இடைமுகம் AD போர்டு

SKY-TDM HDMI முதல் TTL இடைமுகம் AD போர்டு என்பது HDMI வீடியோ ஆதாரங்களில் இருந்து TTL/RGB TFT LCD பேனல்களை இயக்க வடிவமைக்கப்பட்ட ஒரு சிறிய தொழில்துறை LCD கட்டுப்படுத்தி ஆகும். பல TTL இடைமுக கட்டமைப்புகள், அனுசரிப்பு பேனல் மின்னழுத்தங்கள், ஒருங்கிணைந்த பின்னொளி கட்டுப்பாடு மற்றும் தொழில்துறை தர நம்பகத்தன்மை ஆகியவற்றை ஆதரிக்கிறது, இது OEM உபகரணங்கள், HMI டெர்மினல்கள், மருத்துவ சாதனங்கள், ஆய்வக கருவிகள், போர்ட்டபிள் சோதனை உபகரணங்கள் மற்றும் உட்பொதிக்கப்பட்ட காட்சி அமைப்புகளுக்கு சிறந்த தீர்வாகும். அதன் கச்சிதமான வடிவ காரணி மற்றும் தனிப்பயனாக்கக்கூடிய ஃபார்ம்வேர் ஒருங்கிணைப்பை எளிதாக்குகிறது, அதே நேரத்தில் வளர்ச்சி நேரத்தையும் ஒட்டுமொத்த திட்டச் செலவையும் குறைக்கிறது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

தயாரிப்பு அறிமுகம்

தொழில்துறை உபகரணங்களுக்கான காட்சி கட்டுப்படுத்தியைத் தேர்ந்தெடுப்பதற்கு வீடியோ சிக்னல்களை மாற்றுவதை விட அதிகம் தேவைப்படுகிறது. நீண்ட கால நிலைத்தன்மை, வெவ்வேறு எல்சிடி பேனல்களுடன் இணக்கத்தன்மை, நெகிழ்வான தனிப்பயனாக்கம் மற்றும் நம்பகமான தொழில்நுட்ப ஆதரவு ஆகியவை சமமாக முக்கியம். SKY-TDMHDMI முதல் TTL இடைமுகம் AD போர்டு வரைதொழில்துறை TFT LCDகளுக்கான நம்பகமான காட்சி கட்டுப்பாட்டு தீர்வைத் தேடும் OEM உற்பத்தியாளர்களுக்காக குறிப்பாக உருவாக்கப்பட்டது.

தொழில்துறை-தர கட்டமைப்பைச் சுற்றி வடிவமைக்கப்பட்டுள்ளது, இந்த கட்டுப்படுத்தி நிலையான HDMI சிக்னல்களை TTL/RGB வெளியீட்டாக மாற்றுகிறது, இது நவீன உட்பொதிக்கப்பட்ட அமைப்புகளுக்கு பரந்த அளவிலான TFT LCD பேனல்களை இயக்க உதவுகிறது. வெவ்வேறு FPC கட்டமைப்புகள், அனுசரிப்பு பேனல் விநியோக மின்னழுத்தங்கள், ஒருங்கிணைந்த LED பின்னொளிக் கட்டுப்பாடு மற்றும் தனிப்பயனாக்கக்கூடிய நேர அளவுருக்கள் உள்ளிட்ட பல்வேறு TTL இடைமுகங்களை போர்டு ஆதரிக்கிறது, இது நிலையான மற்றும் தனிப்பயனாக்கப்பட்ட LCD தொகுதிகள் இரண்டிற்கும் ஏற்றதாக அமைகிறது.

நுகர்வோர் காட்சி கட்டுப்பாட்டு பலகைகள் போலல்லாமல், இந்த தீர்வு தேவைப்படும் தொழில்துறை சூழல்களில் தொடர்ச்சியான செயல்பாட்டிற்காக வடிவமைக்கப்பட்டுள்ளது. நிலையான ஆற்றல் மேலாண்மை, உகந்த சிக்னல் ஒருமைப்பாடு மற்றும் கவனமாக வடிவமைக்கப்பட்ட PCB ரூட்டிங் ஆகியவை EMI ஐக் குறைக்கின்றன மற்றும் மின்சாரம் சத்தமில்லாத பயன்பாடுகளில் கூட நம்பகமான பட பரிமாற்றத்தை உறுதி செய்கின்றன.

உபகரண உற்பத்தியாளர்களுக்கு, வளர்ச்சி நெகிழ்வுத்தன்மை சமமாக முக்கியமானது. SKY-TDM ஆனது ஃபார்ம்வேர் தனிப்பயனாக்கம், காட்சி அளவுரு ட்யூனிங், கேபிள் வடிவமைப்பு, இணைப்பு மாற்றங்கள், OSD தனிப்பயனாக்கம், லோகோ உள்ளமைவு மற்றும் வாடிக்கையாளர் தேவைகளுக்கு ஏற்ப காட்சி தேர்வுமுறை ஆகியவற்றை வழங்குகிறது. 5-அங்குல கையடக்க முனையத்தை ஒருங்கிணைத்தாலும் அல்லது பெரிய தொழில்துறை ஆபரேட்டர் பேனலை ஒருங்கிணைத்தாலும், பொறியாளர்கள் வன்பொருள் மறுவடிவமைப்பைக் குறைக்கலாம், அதே நேரத்தில் தயாரிப்பு வளர்ச்சியை துரிதப்படுத்தலாம்.

தொழில்துறை LCD தீர்வுகளில் SKY-TDM இன் அனுபவத்தின் ஆதரவுடன், வாடிக்கையாளர்கள் பேனல் தேர்வு மூலம் தயாரிப்பு, இணக்கத்தன்மை, நீண்ட தயாரிப்பு வாழ்க்கை சுழற்சிகள் மற்றும் தொழில்துறை திட்டங்களுக்கான நிலையான விநியோகம் ஆகியவற்றின் மூலம் விரிவான பொறியியல் ஆதரவைப் பெறுகிறார்கள்.

முக்கிய போட்டி நன்மைகள்

- தூய தொழில்துறை தர நிலைத்தன்மை:உகந்த ஆற்றல் மேலாண்மை மற்றும் EMI எதிர்ப்பு சுற்று வடிவமைப்பு ஆகியவை தொழில்துறை சுற்றுச்சூழல் குறுக்கீட்டை எதிர்க்கின்றன, திரை சிதைவு அல்லது சிக்னல் டிராப்அவுட் இல்லாமல் 24/7 தொடர்ச்சியான நிலையான செயல்பாட்டை ஆதரிக்கிறது.

- பிளக்-அண்ட்-ப்ளே HDMI-TTL மாற்றம்:நவீன HDMI சிக்னல் ஆதாரங்கள் மற்றும் பாரம்பரிய TTL/RGB TFT திரைகள், முக்கிய தொழில்துறை கட்டுப்பாட்டு ஹோஸ்ட்கள், உட்பொதிக்கப்பட்ட அமைப்புகள் மற்றும் PC சாதனங்களுடன் இணக்கமானது.

- இரட்டை மின்னழுத்தம் சரிசெய்யக்கூடிய வடிவமைப்பு:சுதந்திரமாக மாறக்கூடிய 3.3V/5V பேனல் வெளியீட்டு மின்னழுத்தம், கூடுதல் அடாப்டர் தொகுதிகள் இல்லாமல் வெவ்வேறு TFT LCD பேனல் விவரக்குறிப்புகளுக்கு ஏற்ப.

- ஒருங்கிணைந்த பின்னொளி இயக்கி:ஆன்போர்டு தொழில்முறை LED பின்னொளி கட்டுப்பாட்டு சுற்று பிரகாசம் சரிசெய்தல் ஆதரிக்கிறது, வெளிப்புற பின்னொளி இயக்கி தொகுதிகள் தேவை நீக்குகிறது மற்றும் கணினி வயரிங் எளிதாக்குகிறது.

- அல்ட்ரா-காம்பாக்ட் உட்பொதிக்கப்பட்ட தளவமைப்பு:மினியேட்டரைஸ் செய்யப்பட்ட பிசிபி அமைப்பு, இடம்-வரையறுக்கப்பட்ட உட்பொதிக்கப்பட்ட உபகரணங்களுக்காக சிறப்பாக வடிவமைக்கப்பட்டுள்ளது, வாடிக்கையாளர் அடைப்புகளின் இடத்தைப் பயன்படுத்துகிறது.

- முழு தனிப்பயனாக்குதல் நெகிழ்வுத்தன்மை:தனிப்பயனாக்கப்பட்ட ஃபார்ம்வேர் ட்யூனிங், பூட் லோகோ மாற்றம், OSD மெனு சரிசெய்தல் மற்றும் பிரத்யேக திட்டத் தேவைகளுக்குப் பொருந்தும் வகையில் காட்சி அளவுரு அளவுத்திருத்தம் ஆகியவற்றை ஆதரிக்கிறது.

வழக்கமான பயன்பாட்டுக் காட்சிகள்

இந்த HDMI முதல் TTL இடைமுகம் AD போர்டு வரை, கச்சிதமான வடிவ காரணிகள் மற்றும் அதிக நம்பகத்தன்மையைக் கோரும் பல்வேறு தொழில்களில் உட்பொதிக்கப்பட்ட காட்சிக் காட்சிகளில் பரவலாகப் பயன்படுத்தப்படுகிறது. முக்கிய பயன்பாட்டு பகுதிகள் அடங்கும்:

- தொழில்துறை HMI மற்றும் PLCகளுக்கான சிறிய கட்டுப்பாட்டு பேனல்கள்

- கையடக்க மருத்துவ நோயறிதல் மற்றும் சோதனை கருவிகள்

- கட்டிட ஆட்டோமேஷன் மற்றும் பாதுகாப்பு கண்காணிப்பு காட்சி தொகுதிகள்

- மினியேச்சர் ஸ்மார்ட் கட்டுப்பாட்டு சாதனங்கள் மற்றும் கையடக்க தொழில்துறை முனையங்கள்

முதன்மையாக சிறிய அளவிலான உபகரணங்களுக்காக வடிவமைக்கப்பட்டுள்ளது, இது சரியான HDMI-to-TTL காட்சி தீர்வாக செயல்படுகிறது.

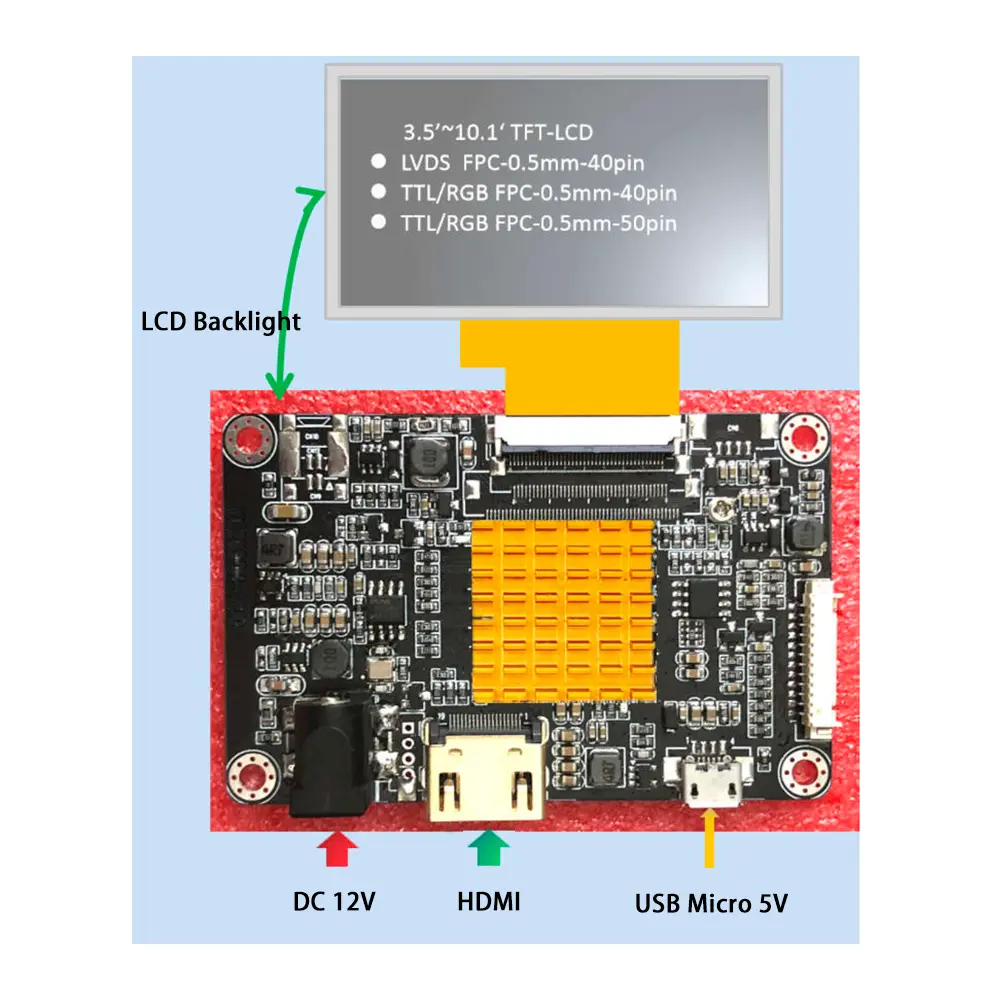

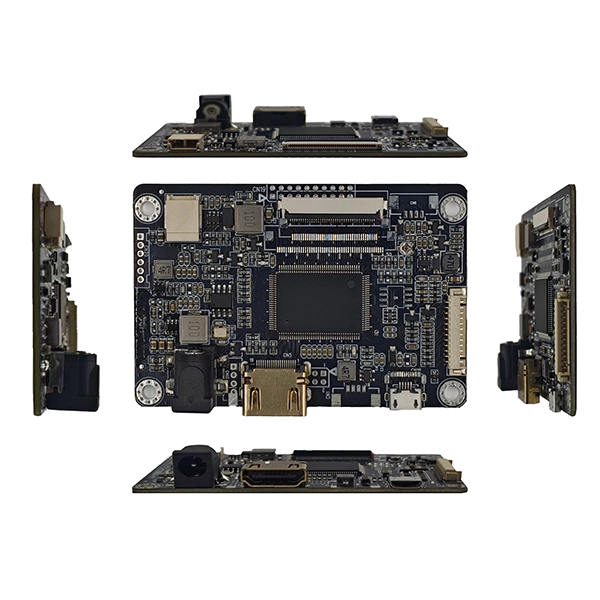

HDMI to TTL Interface AD Board product view

முக்கிய தொழில்நுட்ப அம்சங்கள்

அம்சம்	விவரக்குறிப்பு
வீடியோ உள்ளீடு	HDMI
LCD வெளியீடு	TTL/RGB/LVDS
பேனல் மின்னழுத்தம்	3.3/5V
பின்னொளி கட்டுப்பாடு	ஒருங்கிணைந்த LED இயக்கி
பவர் சப்ளை	பரந்த DC உள்ளீடு 8～18V
OSD	வெளிப்புற விசைப்பலகை ஆதரிக்கப்படுகிறது
நிலைபொருள்	தனிப்பயனாக்கக்கூடியது
இயக்க வெப்பநிலை	-20°C முதல் 80°C வரை

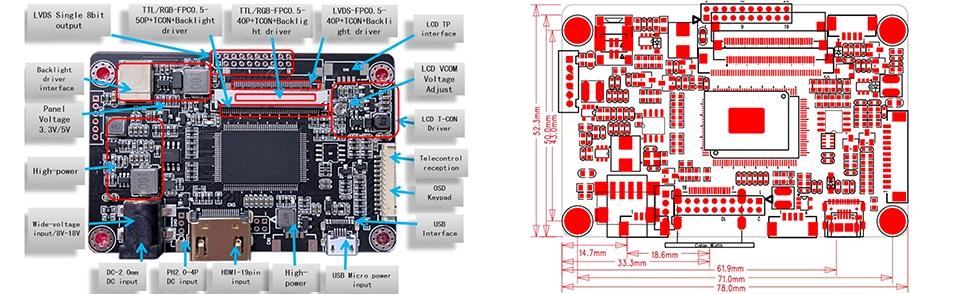

பரிமாணங்கள்

HDMI to TTL Interface AD Board dimensions and mechanical drawing

FFC-0.5mm-40pin LVDS இடைமுகம்

பின்	சிக்னல்	பின்	சிக்னல்
1	VCOM	2	DVCC
3	DVCC	4	NC
5	மீட்டமை	6	காத்திருப்பு
7	GND	8	R0-
9	R0+	10	GND
11	R1-	12	R1+
13	GND	14	R2-
15	R2+	16	GND
17	CLK-	18	CLK+
19	GND	20	R3-
21	R3+	22	GND
23	NC	24	NC
25	GND	26	NC
27	டிமோ	28	டிதர்
29	ஏவிடிடி	30	GND
31	LED-	32	LED-
33	LR	34	UD
35	விஜிஎல்	36	CABC1
37	CANC0	38	VGH
39	LED+	40	LED+

FFC-0.5mm-50pin RGB இடைமுகம்

பின்	சிக்னல்	பின்	சிக்னல்
1	LED+	2	LED+
3	LED-	4	LED-
5	GND	6	VCOM
7	DVDD	8	பயன்முறை
9	DE	10	வி.எஸ்
11	எச்.எஸ்	12	B7
13	B6	14	B5
15	B4	16	B3
17	B2	18	B1
19	B0	20	G7
21	G6	22	G5
23	G4	24	G3
25	G2	26	G1
27	G0	28	R7
29	R6	30	R5
31	R4	32	R3
33	R2	34	R1
35	R0	36	GND
37	டி.சி.எல்.கே	38	GND
39	எல்/ஆர்	40	யு/டி
41	VGH	42	விஜிஎல்
43	ஏவிடிடி	44	மீட்டமை
45	NC	46	VCOM
47	DITHB	48	GND
49	NC	50	NC

FFC-0.5mm-40pin RGB இடைமுகம்

பின்	சிக்னல்	பின்	சிக்னல்
1	VLED-	2	VLED+
3	GND	4	VDD
5	R0	6	R1
7	R2	8	R3
9	R4	10	R5
11	R6	12	R7
13	G0	14	G1
15	G2	16	G3
17	G4	18	G5
19	G6	20	G7
21	B0	22	B1
23	B2	24	B3
25	B4	26	B5
27	B6	28	B7
29	GND	30	டி.சி.எல்.கே
31	டி.எஸ்.பி	32	எச்.எஸ்
33	வி.எஸ்	34	DE
35	NC	36	GND
37	X_R	38	Y_B
39	X_L	40	Y_T

JST 2x10 பின் LVDS உள்ளீட்டு இடைமுகம்

பின்	சிக்னல்	பின்	சிக்னல்
1	VCC(3.3/5/12V)	2	VCC(3.3/5/12V)
3	VCC(3.3/5/12V)	4	NC
5	GND	6	GND
7	TXO0-	8	TXO0+
9	TXO1-	10	TXO1+
11	TXO2-	12	TXO2+
13	GND	14	GND
15	TXOCLK-	16	TXOCLK+
17	TXO3-	18	TXO3+
19	NC	20	NC

PH2.0mm-6PIN பின்னொளி இடைமுகம்

பின்	சிக்னல்
1	GND
2	GND
3	PWM/Vadj
4	ஆன்/ஆஃப்
5	+12V/5V
6	+12V/5V

தொழில்முறை OEM / ODM தனிப்பயனாக்குதல் சேவைகள்

தனிப்பயனாக்கப்பட்ட காட்சி ஒருங்கிணைப்பு சவால்களைத் தீர்க்க தொழில்துறை உபகரண உற்பத்தியாளர்களுக்கு இலக்கு பொறியியல் தனிப்பயனாக்கத்தை நாங்கள் வழங்குகிறோம், வன்பொருளிலிருந்து மென்பொருள் வரை முழு செயல்முறை தனிப்பயனாக்கலை ஆதரிக்கிறோம்:

- காட்சி அளவுரு தனிப்பயனாக்கம்:தனிப்பயன் LCD நேர அளவுருக்கள், தீர்மானம் தழுவல் மற்றும் காட்சி பிரேம் வீத உகப்பாக்கம்.

- தனிப்பயனாக்கப்பட்ட UI இடைமுகம்:பிரத்தியேக பூட் லோகோக்கள், ஸ்டார்ட்அப் அனிமேஷன்கள் மற்றும் OSD (ஆன்-ஸ்கிரீன் டிஸ்ப்ளே) மெனு மாற்றங்கள்.

- பவர் & பேக்லைட் ஆப்டிமைசேஷன்:பின்னொளி பிரகாச வளைவு டியூனிங் மற்றும் பவர்-ஆன் சீக்வென்ஸ் ஆப்டிமைசேஷன்.

- இடைமுகம் & கேபிள் பொருத்தம்:TTL/RGB சிக்னல் கேபிள்கள் மற்றும் FPC இணைப்பிகளுக்கான தனிப்பயன் பொருத்தம்.

- பிரத்தியேக பிராண்டிங் & மென்பொருள்:PCB சில்க்-ஸ்கிரீன் லோகோ பிரிண்டிங், தனியார் லேபிள் பேக்கேஜிங் மற்றும் பிரத்யேக ஃபார்ம்வேர் மேம்பாடு.

- இயந்திர அமைப்பு தழுவல்:இயந்திர அமைப்பு தழுவல் மற்றும் விருப்ப பெருகிவரும் துளை நிலைகள்.

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: எந்த LCD பேனல்கள் இந்த HDMI முதல் TTL இடைமுகம் AD போர்டுக்கு இணக்கமாக உள்ளன?

ப: பலவிதமான TTL/RGB TFT LCD பேனல்களை போர்டு ஆதரிக்கிறது. எங்கள் பொறியியல் குழு உங்கள் குறிப்பிட்ட LCD மாதிரியின் அடிப்படையில் ஃபார்ம்வேரை உள்ளமைக்க முடியும்.

Q2: எங்கள் காட்சிக்கான ஃபார்ம்வேரைத் தனிப்பயனாக்க முடியுமா?

ப: ஆம். நாங்கள் தனிப்பயனாக்கப்பட்ட ஃபார்ம்வேர் சேவைகளை வழங்குகிறோம், நேர அளவுருக்கள், தீர்மானம், துவக்க லோகோக்கள், காட்சி நோக்குநிலை மற்றும் OSD (ஆன்-ஸ்கிரீன் டிஸ்ப்ளே) அமைப்புகளை உள்ளடக்கியது.

Q3: இந்த கன்ட்ரோலர் போர்டில் உள்ளமைக்கப்பட்ட பின்னொளி இயக்கி உள்ளதா?

ப: ஆம். இது ஒரு ஒருங்கிணைந்த LED பின்னொளி இயக்கியைக் கொண்டுள்ளது, இது கணினி ஒருங்கிணைப்பை கணிசமாக எளிதாக்குகிறது.

Q4: இந்த HDMI முதல் TTL இடைமுகம் AD போர்டு வரை தொழில்துறை சூழல்களுக்கு ஏற்றதா?

ப: முற்றிலும். இது குறிப்பாக நீண்ட கால தொழில்துறை செயல்பாட்டிற்காக வடிவமைக்கப்பட்டுள்ளது, நிலையான மின் மேலாண்மை மற்றும் நம்பகமான சமிக்ஞை பரிமாற்றம் ஆகியவற்றைக் கொண்டுள்ளது.

Q5: தனிப்பயன் அளவுள்ள LCDகளுக்கு பலகை மாற்றியமைக்க முடியுமா?

ப: ஆம். பல்வேறு அளவுகள் மற்றும் தீர்மானங்களின் TFT LCDகளுக்கான ஃபார்ம்வேர் தனிப்பயனாக்கத்தை நாங்கள் ஆதரிக்கிறோம்.

Q6: பொருந்தக்கூடிய LCD கேபிள்கள்/ரிப்பன்களை வழங்க முடியுமா?

ப: ஆம். நாங்கள் வாடிக்கையாளர்களுக்கு HDMI கேபிள்கள், LVDS கேபிள்கள், FPC ரிப்பன்கள் மற்றும் தனிப்பயன் வயரிங் சேணம் ஆகியவற்றை வழங்க முடியும்.

Q7: OEM பிராண்டிங் சேவைகளை ஆதரிக்கிறீர்களா?

ப: ஆம். நாங்கள் தனிப்பட்ட லேபிளிங், தனிப்பயன் PCB சில்க்-ஸ்கிரீன் அடையாளங்கள், தனிப்பயனாக்கப்பட்ட பேக்கேஜிங் மற்றும் பிரத்யேக ஃபார்ம்வேர் சேவைகளை வழங்குகிறோம்.

Q8: எந்தத் தொழில்களில் இந்தக் கட்டுப்பாட்டுப் பலகை பொதுவாகப் பயன்படுத்தப்படுகிறது?

ப: இது தொழில்துறை ஆட்டோமேஷன், மருத்துவ உபகரணங்கள், ஆய்வக கருவிகள், போக்குவரத்து, உட்பொதிக்கப்பட்ட அமைப்புகள், கியோஸ்க்குகள் மற்றும் ஸ்மார்ட் கட்டுப்பாட்டு சாதனங்களில் பரவலாகப் பயன்படுத்தப்படுகிறது.
