HDMI மற்றும் VGA மற்றும் DVI க்கு LVDS இண்டஸ்ட்ரியல் LCD கன்ட்ரோலர் போர்டு

SKY-TDM HDMI மற்றும் VGA மற்றும் DVI முதல் LVDS இண்டஸ்ட்ரியல் LCD கன்ட்ரோலர் போர்டு ஆகியவை HDMI, VGA அல்லது DVI உள்ளீடு தேவைப்படும் நிலையான தொழில்துறை பயன்பாடுகளுக்கான செலவு-உகந்த காட்சி கட்டுப்படுத்தி ஆகும். DP/Type-C/eDP ஆதரவுடன் கூடிய மல்டி-இன்டர்ஃபேஸ் போர்டுகளைப் போலல்லாமல், இந்த தீர்வு மரபு மற்றும் தற்போதைய தொழில்துறை PC களில் காணப்படும் மூன்று பொதுவான வீடியோ இடைமுகங்களில் கவனம் செலுத்துகிறது. பயன்படுத்தப்படாத அம்சங்களுக்கு பணம் செலுத்தாமல் நம்பகமான LVDS பேனல் ஓட்டுதல் தேவைப்படும் உபகரண உற்பத்தியாளர்களுக்காக வடிவமைக்கப்பட்டுள்ளது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

பல தொழில்துறை காட்சி திட்டங்களுக்கு நிலையான பிசி வீடியோ வெளியீடுகள்---HDMI, VGA, அல்லது DVI----வை LVDS சிக்னல்களாக மாற்ற வேண்டும், அவை தொழிற்துறை TFT LCD பேனல்களை இயக்குகின்றன. பல இடைமுக பலகைகள் DP, Type-C மற்றும் eDP ஐ ஆதரிக்கும் அதே வேளையில், பெரும்பாலான தொழிற்சாலை உபகரணங்கள் (PLCகள், தொழில்துறை PCகள் மற்றும் மரபுக் கட்டுப்படுத்திகள்) இன்னும் HDMI, VGA அல்லது DVI ஐ முதன்மை வெளியீடுகளாகப் பயன்படுத்துகின்றன.

SKY-TDMHDMI மற்றும் VGA மற்றும் DVI க்கு LVDS இண்டஸ்ட்ரியல் LCD கன்ட்ரோலர் போர்டுஇந்த குறிப்பிட்ட தேவையை நிவர்த்தி செய்கிறது. இது தொழில்துறை கணினிகளில் காணப்படும் மூன்று பொதுவான வீடியோ ஆதாரங்களை ஏற்றுக்கொள்கிறது மற்றும் டிபி-டு-எச்டிஎம்ஐ அடாப்டர்கள் அல்லது டைப்-சி கன்வெர்ஷன் கேபிள்கள் தேவையில்லாமல் எல்விடிஎஸ் பேனல்களை இயக்குகிறது--- செலவைச் சேமிக்கிறது மற்றும் சிக்னல் சங்கிலியில் சாத்தியமான தோல்வி புள்ளிகளைக் குறைக்கிறது.

எச்எம்ஐ பேனல் மேம்படுத்தல்கள், சிஎன்சி மெஷின் டிஸ்ப்ளே மாற்றீடுகள் மற்றும் மருத்துவ கார்ட் டிஸ்ப்ளே ஒருங்கிணைப்பு ஆகியவற்றிற்காக, நிலையான வீடியோ வெளியீடுகள் எல்விடிஎஸ் தொழில்துறை பேனல்களுடன் இணைக்கப்பட வேண்டிய உபகரண உற்பத்தியாளர்களுக்கு இந்தப் போர்டை வழங்கியுள்ளோம். ஏற்கனவே HDMI, VGA, அல்லது DVI ஆதாரங்கள் மற்றும் LVDS பேனல்களைப் பயன்படுத்தும் வாடிக்கையாளர்களுக்கு, பயன்படுத்தப்படாத DP, Type-C அல்லது eDP அம்சங்களுக்குப் பணம் செலுத்தாமல் நேரடியான தீர்வை இந்தப் பலகை வழங்குகிறது.

முக்கிய அம்சங்கள்

1. தொழில்துறை கணினிகளுக்கான மூன்று நிலையான உள்ளீடுகள்

- HDMI நவீன தொழில்துறை கணினிகள் மற்றும் உட்பொதிக்கப்பட்ட அமைப்புகளை ஆதரிக்கிறது

- VGA லெகசி கன்ட்ரோலர்கள் மற்றும் பழைய வன்பொருளுடன் இணைக்கிறது

- DVI தொழில்துறை பணிநிலையங்களுக்கு டிஜிட்டல் சிக்னல் பாதையை வழங்குகிறது

- DP அல்லது Type-C ஆதரவு இல்லை என்பது நிலையான பயன்பாடுகளுக்கான குறைந்த விலை

2. எல்விடிஎஸ் பேனல் டிரைவிங் மேம்படுத்தப்பட்டது

- வரை ஒற்றை/இரட்டை சேனல் LVDS வெளியீடுகளை ஆதரிக்கிறது1920×1080 @ 60Hz

- 6-பிட், 8-பிட் மற்றும் 10-பிட் LVDS பேனல்களுடன் இணக்கமானது

- பல்வேறு LCD மாடல்களுக்கு தேர்ந்தெடுக்கக்கூடிய பேனல் மின்னழுத்தம் (3.3V/5V/12V).

- பேனல்-குறிப்பிட்ட தேவைகளுக்கு சரிசெய்யக்கூடிய நேர அளவுருக்கள்

3. தொழில்துறை தர சமிக்ஞை ஒருமைப்பாடு

- குறைந்த EMI வடிவமைப்பு அருகிலுள்ள சாதனங்களில் குறுக்கீட்டைக் குறைக்கிறது

- 12V அல்லது 24V தொழில்துறை சக்தி அமைப்புகளுக்கான பரந்த DC உள்ளீடு (8-25V)

- PWM பிரகாசக் கட்டுப்பாட்டுடன் ஒருங்கிணைந்த பின்னொளி இயக்கி

- தொழிற்சாலை சக்தி ஏற்ற இறக்கங்களின் கீழ் நிலையான பட வெளியீடு

4. OEMகளுக்கான எளிமைப்படுத்தப்பட்ட ஒருங்கிணைப்பு

- நிலையான JST 2x15 LVDS வெளியீட்டு இணைப்பு பொதுவான பேனல் கேபிள்களுடன் பொருந்துகிறது

- கச்சிதமான PCB அளவு பெரும்பாலான தொழில்துறை காட்சி உறைகளுக்கு பொருந்துகிறது

- ஒற்றை பலகை தீர்வு வெளிப்புற மாற்றி பெட்டிகளை நீக்குகிறது

- பல ஆண்டு உபகரண உற்பத்திக்கான நீண்ட கால வாழ்க்கை சுழற்சி வழங்கல்

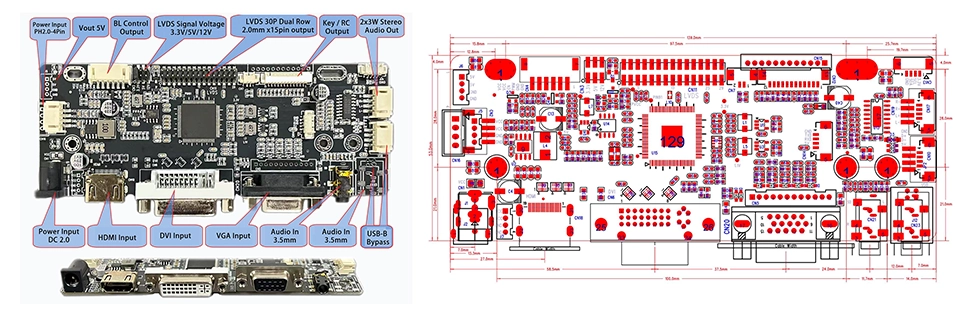

இடைமுகங்கள் மற்றும் பரிமாணங்கள்

HDMI and VGA and DVI to LVDS Industrial LCD Controller Board interfaces and dimensions

JST 2x15 பின் LVDS வெளியீட்டு இடைமுகம்

பின்	சிக்னல்	பின்	சிக்னல்
1	VCC (3.3/5/12V)	2	VCC (3.3/5/12V)
3	VCC (3.3/5/12V)	4	NC
5	GND	6	GND
7	TXO0-	8	TXO0+
9	TXO1-	10	TXO1+
11	TXO2-	12	TXO2+
13	GND	14	GND
15	TXOCLK-	16	TXOCLK+
17	TXO3-	18	TXO3+
19	TXE0-	20	TXE0+
21	TXE1-	22	TXE1+
23	TXE2-	24	TXE2+
25	GND	26	GND
27	TXECLK-	28	TXECLK+
29	TXE3-	30	TXE3+

6-பின் 2.0மிமீ பின்னொளி இடைமுகம்

பின்	சிக்னல்
1	GND
2	GND
3	PWM
4	ஆன்/ஆஃப்
5	12V
6	12V

வழக்கமான பயன்பாடுகள்

எங்களின் HDMI மற்றும் VGA மற்றும் DVI முதல் LVDS இண்டஸ்ட்ரியல் LCD கன்ட்ரோலர் போர்டு வரை முதன்மையாக தொழில்துறை பயன்பாடுகளுக்காக வடிவமைக்கப்பட்டுள்ளது, இது விதிவிலக்கான நிலைத்தன்மையை வழங்குகிறது. தொழில்துறை ஆட்டோமேஷன் HMI பேனல்கள், CNC மெஷின் ஆபரேட்டர் டெர்மினல்கள், மருத்துவ நோயறிதல் மற்றும் நோயாளி கண்காணிப்பு உபகரணங்கள், தொழில்துறை குழு PCகள் மற்றும் உட்பொதிக்கப்பட்ட கட்டுப்படுத்திகள், திறந்த-பிரேம் டச் மானிட்டர்கள், சுய-சேவை கியோஸ்க்குகள் மற்றும் ஊடாடும் டெர்மினல்கள், சில்லறை POS அமைப்புகள், ஆன்-போர்டு ஃபேக்டரி உற்பத்திக் காட்சிகள் மற்றும் ஸ்மார்ட் ஃபேக்டரி தயாரிப்பு காட்சிகள் உட்பட பல்வேறு தொழில்களில் அவை பரவலாகப் பயன்படுத்தப்படுகின்றன.

மல்டி-இன்டர்ஃபேஸ் போர்டுக்கு எதிராக இந்த போர்டை எப்போது தேர்வு செய்வது

உங்கள் திட்டத்திற்கு எந்த கட்டுப்பாட்டு வாரியம் பொருந்தும்?

SKY-TDM இரண்டு தொழில்துறை LCD கட்டுப்படுத்தி பலகைகளை வழங்குகிறது. எப்படி தேர்வு செய்வது என்பது இங்கே:

இந்த போர்டை (HDMI/VGA/DVI முதல் LVDS வரை) தேர்வு செய்தால்:

- உங்கள் வீடியோ ஆதாரங்கள் HDMI, VGA அல்லது DVI மட்டுமே (DP/Type-C தேவையில்லை)

- உங்கள் எல்சிடி பேனல் எல்விடிஎஸ் இடைமுகத்தைப் பயன்படுத்துகிறது (ஈடிபி பேனல்கள் இல்லை)

- நிலையான தொழில்துறை பயன்பாடுகளுக்கு உங்களுக்கு செலவு-உகந்த தீர்வு தேவை

- DP Alt Mode, Type-C அல்லது eDP அம்சங்களுக்கு பணம் செலுத்துவதைத் தவிர்க்க வேண்டும்

- ஏற்கனவே HDMI/VGA/DVI வெளியீடுகளைக் கொண்டிருக்கும் சாதனங்களை மேம்படுத்துகிறீர்கள்

மல்டி-இன்டர்ஃபேஸ் போர்டை (HDMI/DP/VGA/Type-C முதல் LVDS/eDP வரை) தேர்வு செய்யவும்:

- உங்கள் கணினியில் DisplayPort அல்லது USB Type-C வீடியோ ஆதாரங்கள் உள்ளன

- உங்களுக்கு eDP பேனல் ஆதரவு தேவை

- நீங்கள் பல வீடியோ உள்ளீடு தேவைகளுடன் புதிய தளத்தை உருவாக்குகிறீர்கள்

- உங்கள் பயன்பாட்டிற்கு 4K தெளிவுத்திறன் ஆதரவு தேவை

- எதிர்காலச் சரிபார்ப்பிற்கு உங்களுக்கு அதிகபட்ச இடைமுக நெகிழ்வுத்தன்மை தேவை

நிலையான PC வெளியீடுகள் மற்றும் LVDS பேனல்கள் கொண்ட பெரும்பாலான தொழில்துறை ஆட்டோமேஷன், மருத்துவம் மற்றும் கியோஸ்க் பயன்பாடுகளுக்கு, இந்த போர்டு செயல்பாடு மற்றும் செலவின் உகந்த சமநிலையை வழங்குகிறது.

SKY-TDM ஐ ஏன் தேர்வு செய்ய வேண்டும்

✔ தொழில்துறை தர நம்பகத்தன்மை

கடுமையான தொழில்துறை சூழல்களில் நிலையான, நீண்ட கால செயல்பாட்டை உறுதி செய்வதற்காக பிரீமியம் எலக்ட்ரானிக் கூறுகளுடன் கட்டப்பட்டது.

✔ ஒன்-ஸ்டாப் டிஸ்பிளே இகோசிஸ்டம்

LCD பேனல்கள், தொடுதிரைகள், கட்டுப்படுத்தி பலகைகள், ஆப்டிகல் பிணைப்பு மற்றும் தனிப்பயன் டிஸ்ப்ளே கேபிள்களை நாங்கள் வழங்குகிறோம், உங்கள் முழு காட்சி அசெம்பிளிக்கும் ஒற்றை-ஆதார கொள்முதலை செயல்படுத்துகிறோம்.

✔ விரிவான OEM & ODM தனிப்பயனாக்கம்

உங்கள் தனிப்பயனாக்குதல் தேவைகளை எங்கள் குழு முழுமையாக ஆதரிக்கிறது. உங்கள் குறிப்பிட்ட தேவைகளுக்கு ஏற்ப தயாரிப்பின் உடல் தோற்றம், இடைமுகங்கள், சிக்னல் கேபிள்கள் மற்றும் பவர் உள்ளீடு/வெளியீடு ஆகியவற்றை நாங்கள் வடிவமைக்க முடியும்.

✔ நீண்ட கால நிலையான வழங்கல்

பொருட்களின் கடுமையான பில் (BOM) நிர்வாகம் திடீர் கூறு வழக்கற்றுப் போவதைத் தடுக்கிறது, இது பல ஆண்டு உற்பத்தி ஆதரவு தேவைப்படும் தொழில்துறை சாதனங்களுக்கு முக்கியமானது.

✔ அர்ப்பணிக்கப்பட்ட பொறியியல் ஆதரவு

எங்கள் குழு உங்களை முன்மாதிரி சரிபார்ப்பு கட்டத்திலிருந்து வெகுஜன உற்பத்தி வரை பின்தொடர்ந்து, சோதனை சிக்கல்களை தொடர்ந்து கண்காணித்து தொழில்நுட்ப தீர்வுகளை வழங்கும்.

தர உத்தரவாதம்

எங்களின் அனைத்து HDMI மற்றும் VGA மற்றும் DVI முதல் LVDS இண்டஸ்ட்ரியல் LCD கன்ட்ரோலர் போர்டு வரை தரப்படுத்தப்பட்ட ஆய்வு செயல்முறைகள் மற்றும் கடுமையான சோதனை நடைமுறைகளின் விரிவான தொகுப்பிற்கு உட்படுகிறது. நாங்கள் 100% முழு செயல்பாட்டு சரிபார்ப்பு, சிக்னல் ஒருமைப்பாடு மற்றும் வெளியீட்டு நிலைத்தன்மை சோதனை, தொடர்ச்சியான பர்ன்-இன் சோதனை (கோரிக்கையின் பேரில் கிடைக்கும்), மின்சாரம் வழங்கல் நிலைத்தன்மை சைக்கிள் ஓட்டுதல் சோதனைகள் மற்றும் முழுமையான இடைமுக தொடர்பு சரிபார்ப்பு ஆகியவற்றைச் செய்கிறோம். இந்தப் படிகள் ஏற்றுமதிக்கு முன் ஒவ்வொரு பொருளின் பயன்பாட்டினை மற்றும் ஒருமைப்பாட்டை உறுதி செய்கின்றன. எங்களின் கண்டிப்பான தரத் திரையிடல், இறுதிப் பயனர் பயன்பாடுகளில் உள்ள தொழில்துறை உபகரணங்களின் OEMகளுக்கான களத் தோல்விகளின் அபாயத்தைக் குறைக்கிறது.

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: இந்த போர்டுக்கும் SKY-TDMன் மல்டி-இண்டர்ஃபேஸ் போர்டுக்கும் உள்ள முக்கிய வேறுபாடு என்ன?

A: LVDS வெளியீட்டுடன் HDMI, VGA மற்றும் DVI உள்ளீடுகளில் இந்த போர்டு கவனம் செலுத்துகிறது--- தொழில்துறை PCகள் மற்றும் மரபுக் கட்டுப்படுத்திகளில் காணப்படும் மூன்று பொதுவான இடைமுகங்கள். DP, Type-C மற்றும் eDP தேவையில்லாத நிலையான பயன்பாடுகளுக்கு இது செலவு-உகந்த தீர்வை வழங்குகிறது.

Q2: இந்த போர்டு 1920×1080 ஐ விட அதிகமான தீர்மானங்களை ஆதரிக்க முடியுமா?

ப: இந்த போர்டு தொழில்துறை LVDS பேனல்களுக்கு உகந்ததாக உள்ளது1920×1080 @ 60Hz. eDP பேனல்கள் கொண்ட 4K அல்லது அதிக தெளிவுத்திறன் கொண்ட பயன்பாடுகளுக்கு, eDP வெளியீடுகளை ஆதரிக்கும் பல இடைமுகப் பலகையைப் பரிந்துரைக்கிறோம்.

Q3: இந்த போர்டை 12V மற்றும் 24V ஆகிய இரண்டிலும் நான் பயன்படுத்தலாமா?

ப: ஆம். பலகை பரந்த DC உள்ளீட்டு வரம்பை ஆதரிக்கிறது8V முதல் 25V வரை, தொழிற்சாலை ஆட்டோமேஷன் மற்றும் மருத்துவ உபகரணங்களில் பொதுவாகக் காணப்படும் 12V மற்றும் 24V தொழில்துறை சக்தி அமைப்புகளுடன் இது இணக்கமானது.

Q4: எனது LCD பேனல் இணக்கமாக உள்ளதா என்பதை நான் எப்படி அறிவது?

ப: உங்கள் LCD பேனல் மாதிரி எண்ணை வழங்கவும். எங்கள் பொறியியல் குழு LVDS பின் மேப்பிங், பேனல் மின்னழுத்தம், நேர அளவுருக்கள் மற்றும் தெளிவுத்திறன் இணக்கத்தன்மை ஆகியவற்றைச் சரிபார்க்கும். பொருத்தமான LVDS கேபிள்களையும் நாங்கள் வழங்க முடியும்.

Q5: இந்த பலகை எதிர்ப்பு மற்றும் கொள்ளளவு தொடுதிரைகளுடன் இணக்கமாக உள்ளதா?

ப: ஆம். USB, I²C அல்லது UART வழியாக PCAP மற்றும் எதிர்ப்புத் தொடுதிரைகள் இரண்டிற்கும் தொடு இடைமுக ஒருங்கிணைப்பை நாங்கள் ஆதரிக்கிறோம். முழுமையான காட்சி தீர்வின் ஒரு பகுதியாக உங்கள் டச் கன்ட்ரோலருடன் பலகையை இணைக்க முடியும்.

Q6: HDMI மற்றும் VGA மற்றும் DVI முதல் LVDS இண்டஸ்ட்ரியல் LCD கன்ட்ரோலர் போர்டுக்கான வழக்கமான வாழ்க்கைச் சுழற்சி என்ன?

ப: 8-15 வருட உற்பத்தி ஆதரவு தேவைப்படும் தொழில்துறை உபகரணங்களுக்கான நீண்ட கால கூறு ஆதாரத்துடன் இந்த போர்டு வடிவமைக்கப்பட்டுள்ளது. திடீரென்று கூறுகள் வழக்கற்றுப் போவதைத் தடுக்க, கடுமையான BOM கட்டுப்பாட்டைப் பராமரிக்கிறோம்.

Q7: பேனல்-பொருந்தும் நிலைபொருளை வழங்குகிறீர்களா?

ப: ஆம். உங்கள் குறிப்பிட்ட LCD பேனல் நேரம், தெளிவுத்திறன் மற்றும் இயக்க அளவுருக்களுக்கான ஃபார்ம்வேரை நாங்கள் தனிப்பயனாக்குகிறோம். இது உங்கள் டிஸ்ப்ளே பேனலுடன் பிளக் மற்றும் பிளே ஒருங்கிணைப்பை உறுதி செய்கிறது.
